在使用實驗室球磨機精細(xì)研磨樣品時，顆粒聚集是我們面臨的一個挑戰(zhàn)，因為樣品顆粒可能研磨過程中達到了目標(biāo)粒徑，而設(shè)備一旦停止，在缺少了球磨作用的情況下，顆粒就容易發(fā)生聚集(團聚)的情況。

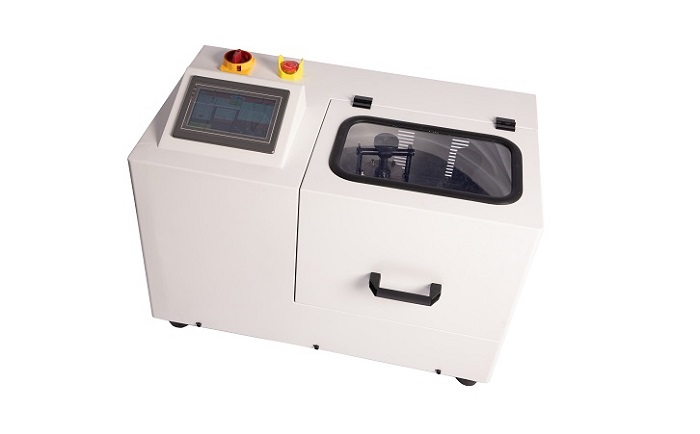

實驗室球磨機

　　這是由于樣品顆粒的粒徑在變小后，其自身質(zhì)量就會變小，容易受到外力影響，比如不同顆粒之間因為電荷、水分或者分子間作用力，就容易聚集在一起，成為粒徑更大的聚集狀顆粒。顆粒越細(xì)，其表面能就越大，團聚的機會就越多。

　　這種聚集狀顆粒的特點是內(nèi)部結(jié)合力較低且不穩(wěn)定，很容易在外界因素的作用下分散開，不過一旦滿足條件，就會很快聚集在一起。根據(jù)這個特點，我們可以通過一些方法來分散這些顆粒。

　　目前在實驗室中，常用的分散顆粒的方法有攪拌分散、超聲波分散以及分散劑分散。攪拌分散、超聲波分散是利用外力將聚集在一起的顆粒分散開，而分散劑是降低顆粒表面的張力，從而改善顆粒表面濕潤或者帶電的狀態(tài)，減少顆粒團聚的發(fā)生。

分散劑

　　在使用球磨機研磨樣品時，如果要求樣品的出料粒度比較小，我們往往會采用濕磨或者加入分散劑的方式，來降低樣品的出料粒度。濕磨的溶劑一般有超純水、無水乙醇等，分散劑有焦磷酸鈉、聚丙烯酸鈉、六偏磷酸鈉、羧甲基纖維素、鞣酸等，具體選用哪種分散劑需要根據(jù)樣品特性及研磨前處理要求來選擇。以下是一些樣品可選用的分散劑：

　　碳酸鈣——焦磷酸鈉、聚丙烯酸鈉

　　滑石——焦磷酸鈉、六偏磷酸鈉

　　高嶺土——焦磷酸鈉、六偏磷酸鈉

　　石墨、碳化硅、剛玉——六偏磷酸鈉、羧甲基纖維素、鞣酸

　　鋁粉——六偏磷酸鈉

　　石英粉——焦磷酸鈉
